f 蒸汽排放消声器

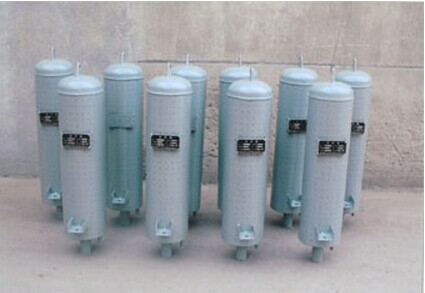

蒸汽排放消声器

蒸汽排放消声器蒸汽排放消音器



一、蒸汽排放消声器概述

蒸汽排放消声器综合了合理的消声原理所设计。高压蒸汽在排气消声器内经一次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排气偏离设计值等诸原因,使噪声仍然高于标准值。为此,在降压体外设计了一只双层结构的阻声罩,它系根据降压体所发出的剩余噪声的频谱特性所是设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量要达36~42分贝。

蒸汽排放消声器主要应用于发电厂电站、热电公司、石油化工、钢铁冶金、造纸印染、纺织、矿山等工矿企业的蒸汽锅炉点火排汽消声,蒸汽安全阀排汽消声、锅炉冲管消声、背压式汽轮机排汽消声、高压除氧器设备排汽消声以及热力系统蒸汽设备排放消声降音。

蒸汽排放消声器主要用于各行业中安全阀和排汽阀的蒸汽排放的有效消声。安全门排汽消声器设计时不仅要使消声器的消声量满足《工业企业噪声标准》的要求,更要保证气流能通畅排出,避免发生瞬间排汽不畅而导致的爆管,爆炸等事故。

蒸汽排放消声器是将高温高压蒸汽及低压蒸汽在消音器内经一次扩容降压后进入二次降压体经大容积扩容降压形成低压或超低压蒸汽后喷出后再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。余热锅炉蒸汽放空消音器,余热锅炉蒸汽放空消声器具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。

蒸汽排放消声器主要用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的高温高压蒸汽排放的有效消音。对于锅炉安全阀和排汽阀,氮气排放消声器,氮气排放消音器可以看着是管道的一个组成部分,在内部作声学处理后,可减弱噪音的产生与传播,使出口噪声消音量达到20∽30分贝(A声级),相应地响度降低60%以上,主观感觉有明显效果。

蒸汽排放消声器应考虑以下三个方面:

1、消音后应避免过大的噪声,消音量能满足《工业企业噪声卫生标准》的要求。

2、蒸汽应防锈、防堵、耐高温、高压、高气流。

3、蒸汽的排放量与阻塞比应适应安全阀排汽气流顺利排除。

压缩机蒸汽消声器是根据抗、喷、阻复合消声原理研制,具有耐热、耐腐性,能经久耐用。上海实华针对各类风机的噪声源其频谱值往往不止一种,根据不同噪声强度、发声机理、传播途径等形成的频谱带,对其消声形式要求也不相同。为此我厂采用了针对性设计,形成了系列化消声器,经过众多厂家使用具有良好的消声效果。

压缩机蒸汽消声器根据大孔降压喷注消声的原理,通过优化设计,其降噪指标、安全性能和使用寿命远优于目前市场上同类产品,可更好的满足电力、冶金、石油、化工、纺织、造纸、食品等工业的各种压缩机排气的降噪需要。是高压蒸汽在消声器内经一次控流后进入降压体,经大容积再次扩容降压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸多原因,使排气噪声仍然高于标准值。

为此,在降压体外设计了组合型多材料复合结构的阻声吸音罩,复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量可达36~42分贝。

压缩机蒸汽消声器是根据抗、喷、阻复合消声消音原理研制,具有消声量大、体积小、重量轻及安装方便等优点。主要应用于发电厂电站、热电公司、石油化工、钢铁冶金、造纸印染、纺织、矿山等工矿企业的蒸汽锅炉点火排汽消声,蒸汽安全阀排汽消声、锅炉冲管消声、背压式汽轮机排汽消声、高压除氧器设备排汽消声以及热力系统蒸汽设备排放消声降音。

压缩机蒸汽消声器是为了有效地降低并控制各类鼓风机,罗茨风机、空压机、轴流排风机、离心式通风机等风机进、出风道的消声降噪。

二、产品系列及外形尺寸
1、锅炉点火排汽消声器(TB系列、过热蒸汽用)

型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TB-39-35/15( 过 )
中压
1556
1356
460
322
20
4
57 × 3.5
N6
TB-39-65/25( 过 )
1848
1648
560
392
20
4
76 × 4
N12
TB-39-100/35( 过 )
1818
1618
675
472
20
4
108 × 4.5
N20
TB-39-130/40( 过 )
1890
1690
675
472
20
4
108 × 4.5
N25
TB-54-35/10( 过 )
次高压
1296
1096
460
322
20
4
57 × 3.5
N6
TB-54-72/25( 过 )
1564
1364
560
392
20
4
76 × 5
N12
TB-100-130/40( 过 )
1854
1654
675
472
20
4
108 × 4.5
N25
TB-100-130/65( 过 )
高压
2142
1942
675
472
23
4
108 × 4.5
N25
TB-100-220/60( 过 )
2142
1942
675
472
23
4
133 × 10
N50
TB-100-220/85( 过 )
2466
2266
675
472
23
4
133 × 10
N50
TB-100--410/100( 过 )
5646
2446
675
472
23
4
159 × 10
N100
TB-140- ( 过 )
超高压
2358
2158
675
472
23
4
133 × 16

TB-140-670/200( 过 )
2854
2654
805
565
27
4
233 × 16
N200
TB-170-1000/200( 过 )
亚临界
3100
2900
805
565
27
4
133 × 18
N300
TB-28/510-610/40( 过 )
再热器出口
1854
1654
675
472
20
4
133 × 10
N200
TB-39-555-1000/100( 过 )
2646
2446
675
472
27
4
168 × 8
N300

2 、锅炉消声器( TA 系列、过热蒸汽用)



型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TA-39-65/15( 过 )
中压
1334
1334
380
272
20
20
89 × 5
N12
TA-54-75/25( 过 )
次高压
1686
1486
440
314
20
20
108 × 5
N12
TA-100-130/80( 过 )
高压
2610
2360
673
474
23
23
159 × 5
N25
TA-100-220/85( 过 )
2610
2360
673
474
23
23
219 × 6
N50
TA-100-220/125( 过 )
2234
1984
825
579
23
23
273 × 7
N50
TA-100-410/70( 过 )
2076
1876
685
483
23
23
273 × 7
N100
TA-140-420/100( 过 )
超高压
2270
2020
825
579
23
23
273 × 7
N125
TA-140-670/100( 过 )
2270
2020
825
579
23
23
219 × 8
N200
TA-140-670/200( 过 )
2455
2205
1160
810
27
27
273 × 8
N200
TA-170-1000/280( 过 )
亚临界
2960
2710
1310
914
27
27
273 × 14
N300
TA-28/510-670/100( 过 )
再热器出口
2054
1804
785
552
23
23
325 × 13
N200
TA-28/510-670/100( 过 )
2344
2094
935
655
27
27
325 × 18
N300

3 、锅炉汽包安全门 排汽消声器( TA 系列、饱和蒸汽用)



型号
类别
外形尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
4
d 0 ×δ
TA-39-65/15( 饱 )
中压
1334
1334
380
272
20
4
89 × 5
N12
TA-54-75/25( 饱 )
次高压
1686
1486
440
314
20
4
108 × 5
N12
TA-100-130/80( 饱 )
高压
2510
2260
673
474
23
4
159 × 5
N25
TA-100-220/85( 饱 )
2510
2260
376
474
23
4
219 × 5
N50
TA-100-220/125( 饱 )
2084
1834
825
579
23
4
273 × 7
N50
TA-100-410/70( 饱 )
1976
1776
685
483
23
4
273 × 7
N100
TA-140-420/100( 饱 )
超高压
2120
1870
825
579
23
4
273 × 7
N125
TA-140-670/100( 饱 )
2120
1870
825
579
23
4
219 × 6
N200
TA-140-670/200( 饱 )
2305
2055
1160
810
27
4
273 × 7
N200
TA-170-1000/280( 饱 )
亚临界
2810
2560
1310
914
27
4
273 × 7
N300
TA-32/336-670/200( 饱 )
再热器出口
2160
1910
985
690
27
4
426 × 7
N200
TA-39/336-1000/200( 饱 )
2344
2014
955
655
27
4
325 × 7
N300

4 、背压式汽轮机 排汽消声器( TDb 系列)



型号
外形尺寸
底座螺孔
接管规格
用途
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d1
n
d 0 ×δ
TDb-5-20
1600
1400
706
479
20
4
325 × 6
背压、手动及 安全门排汽
TDb-5-50
2200
2000
757
532
23
4
377 × 6
TDb-10-20
1650
1450
706
479
20
4
325 × 7
抽汽、手动及安全门排汽
TDb-10-50
2300
2100
806
566
23
4
426 × 8
TDb-14-20
1700
1500
706
479
20
4
325 × 7
TDb-14-50
2400
2200
806
566
23
4
426 × 8

说明: 1 、表 1 、表 2 、表 3 、表 4 产品外形图均参见图 1 ;
2 、当用户排汽接管规格与表不符时,外形尺寸将与表有所变化;
3 、热力设备之蒸汽排放对象中类繁多,本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的消声器。
5 、高压除氧器排汽消声器( TDy )




型号
外形尺寸
底座螺孔
接管规格
用途
总长
外壳高度
壳体外径
底座高
孔距
孔径
孔数
L
L1
D
L2
a
b
Φ d-n
d 0 ×δ
TDy-6-220/8
1700
100
325
800
100
410
20-4
76 × 4
N50
TDy-6-420/15
1700
100
325
800
100
410
20-4
89 × 4
N100 N125
TDy-6-670/24
1900
100
377
1000
120
460
20-4
133 × 4.5
N200
TDy-6-1000/35
2000
150
402
1000
140
500
20-4
159 × 4.5
N300,N600

例4:TDb系列:“TDb-5-20”型
用于低压背压式汽轮机启、停中的蒸汽排放、事故状态的手控或安全门排放。排汽压力4-6at、排汽量20T/H。
背压式汽轮机的蒸汽排放分抽气排放及背压排放两类,前者为过热蒸汽,型号后标注(过)字,后者基本上可视为饱和蒸汽,型号后标注(饱)字。
例5:TDy系列:“TDy-6-220/8”型
用于N50型汽轮机高压除氧器顶部排放汽-气混合体。除氧压力6at,锅炉蒸发两220T
/H、除氧器排汽量8T/H。
4、订货选型须知
本厂生产的排汽消声器系列是按照用户的蒸汽排放对象及排放要求精心设计的,为此,只有产品与排放对象、蒸汽参数及排放量想符合才能获得理想的消声效果。因此,在订购消声器时必须提供下列参数:
①对火力发电厂应提供汽机型号、锅炉容量你、蒸汽压力、温度;
②使用对象(如用于锅炉过热点排放或汽包安全门排放等);
③排放量T/H;
④原有的排汽管外径、壁厚;
⑤如需委托本厂进行安装设计,则应提供原排汽管路安装图。
对本产品说明书中未列如的型号,用户可以提供上述有关资料,有本厂代为选型。
四、安装须知:
①排汽消声器应垂直于厂房顶安装,如图3所示,用型钢支架将消声器座架与厂房相固定。
②为增加厂房顶高空的抗风能力, 排汽消声器体采用支撑式支座,为此, 排汽消声器前的排气管应有一段膨胀弯管以吸收热胀,如原排汽管段垂直方向已装有疏水盘,则膨胀弯管要免装。
③排汽消声器体底部均设计有疏水管或疏水孔,应检查孔口应畅通。
④排汽管穿出厂房顶平台的洞口,应有薄钢板制作防雨罩一只(如图3)。
⑤对安全门,原则上一只安全门配一只消声器,安全门有单座及双座两种,对双座式可在安装时将排汽管合并成一根总管与消声器相连通,但对排汽量较大的双座式安全门,也可以安装两只消声器。
⑥对用于除氧器、射汽式抽气器排汽等小排量的排汽消声器,外形设计成管式,安装较为方便。安装方式如图4所示,排汽消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架,将消声器及管道架设其上,消声器排放口应对着屋顶方向。应注意,该型消声器出厂时已制有固定支座,当采用滑动支架式安装时,固定支座可以不用。如图4。
三、选型指南
1、本厂生产的蒸汽消声器分下列三大类型:
①TB型排汽消声器:用于高、中压锅炉点火排汽消声,由表1选型。
②TB型排汽消声器:用于高、中压蒸汽安全门排放消声,由表2、表3选型。
③TD型低压通孔消声器:用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表中未列入的,用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由本厂代为选型。
2、型号模式:
(Ⅰ) (Ⅱ) (Ⅲ)
(Ⅰ)由两个或三个英文字母组成
头一个字母表示消声器结构特征  T—通孔式消声器。
第二个字母表示消声对象   B—锅炉点火排汽及其他人工排汽   A—安全门   D—低压通孔式消声器
当用于某些特殊用途时,还设置了用英文小写字母表示的第三个字母,如:
b—背压式汽轮机  y—除氧器
(Ⅱ)表示锅炉蒸汽的压力,at(对于中间再热机组的再热器,则用分式中的分母表示温度)。
(Ⅲ)分子表示锅炉蒸发量T/H;分母表示消声器排汽量T/H。
此外,对需要区分过热蒸汽及饱和蒸汽的消声器,在第Ⅲ栏后,另加(过)或(饱)字样,以示区别。
3、选型示例
例1:TB系列:“TB-140-420/100(过)”型
用于N125型汽轮机,420T/H超高压锅炉过热器点火时的蒸汽排放。锅炉压力140at,蒸汽发量420T/H、排汽量100T/H。
例2:TB系列:“TB-100-220/85(饱)”型
用于N50型汽轮机,220T/H高压锅炉汽包安全门蒸汽排放。锅炉压力100at,蒸发量220T/H、排汽量85T/H。
例3:TD系列:“TD-13-20/10(过)”型
五、抗喷阻型消声器在火力发电厂中的应用


序号
排汽消声器用途
蒸汽性质
排汽消声器型号示例
锅炉


1
过热器安全门
过热蒸汽
TA-100-20/85
2
过热器点火排汽
过热蒸汽
TB-100-410/100
3
汽包安全门
饱和蒸汽
TA-100-410/70
4
再热器热段安全门
过热蒸汽
TA-28/540-670/100
5
再热器手控排汽
过热蒸汽
TB-28/540-670/40
6
再热器冷段安全门
饱和蒸汽
TA-32/336-670/200
除氧器热水箱


1
除氧器安全门
饱和蒸汽空气混合物
TDy-6-220/8
2
除氧器安全门
饱和蒸汽
TDy-6-220/40
3
热水箱安全门
饱和蒸汽
TDy-6-220/40
锅炉排污


1
连续排污扩容器安全门
饱和蒸汽
TD-10-20
2
定期排污手控排汽
饱和蒸汽
TD-10-20
背压式汽轮机


1
抽汽安全门
过热蒸汽
TDb-14-50
2
背压安全门
饱和蒸汽
TDb-5-20
3
背压手控排汽
饱和蒸汽
TDb-5-20
汽轮机


1
射抽排汽
湿汽空气混合物
TD-1-0.5
2
汽轮油泵排汽
湿饱和蒸汽
TD-10-0.5
3
启、停机疏水排汽
湿饱和蒸汽
TD-10-20


本厂生产的消声器按照用户的排放对象及排放要求进行精心设计,为此,只有产品与排放对象及参数相符合才能获得好的消声 效果,因此,在订购消声器时须提供下列资料:
(1)排汽量多少(T/h)(2)压力(Mpa)(3)温度。(4)排放类型
(5)排汽管外径、壁厚;



六、定货需知:
我公司对系统外所需消声器可单独设计。可进行技术经济比较等咨询服务。订货时用户须提供下列资料:
1、主机设备型号及规范。设备所用介质及压力、温度等主要特性参数。
2、排汽(气)管系统布置简图及选用的阀门型号、规范、数量、排汽管规范、材质、长度及弯头规范和数量。

用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由本厂代为选型。

友情提醒

某些公司或工厂只要客户提供个排气量、接口连接尺寸,根据样本随便套用或设计,无一点技术含量,设计出的消声器会严重影响设备的性能及消声器的吸声系数。

我公司报价必须客户提供排气量、压力、连接尺寸、介质、温度、排放类型,然后经过声学专业工程师计算出适合的气流流速、阻力、消声器的大小和结构组合。并签订不影响排气使用性能。另外设备工艺是按国内消声设备制造标准制造。

公司承诺出厂批发价格长年销售。(网络销售以跑量为主)
