f 射水抽气器

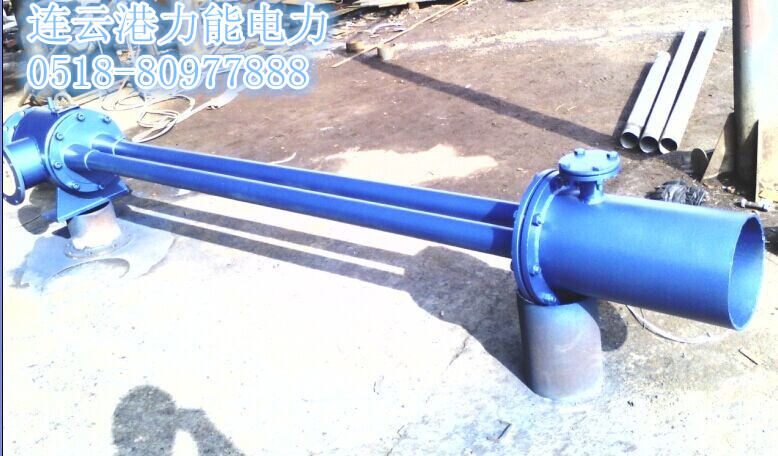

  单通道射水抽气器                             双通道射水抽气器


射水抽气器,就选力能制造!选择力能,不仅产品质量过硬,而且还可以享受产品的终身售后服务。连云港力能电力机械有限公司承诺所有产品终身免费技术指导!来电价格更加惊喜,我们会以过硬的产品质量、专业的售后服务、实惠的价格、忠诚的为您服务!
技术参数可以直接发送到我公司传真或邮箱上

传真:0518-87037077邮箱:lndljx@126.com
销售热线:0518-80977888  手机:13511566058 联系人:张铭

一、概述:

射水抽气器适用于火力发电厂600MW以下汽轮机组建立抽吸凝汽器真空。专业的射水抽气器厂家-连云港力能电力机械有限公司值得您的选择。

射水抽气器机构图

     射水抽气器系统简易图                         多通道射水抽气器



二、射水抽气器厂家设计特点
射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器具有效率高,耗能低的优点,该产品系国内的射水抽气器新型式,用于火力发电厂汽轮机组抽吸凝汽器真空和其它需要抽真空的设备之用。射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器除了具有结构简单,安全可靠等优点以处,与旋转式真空原相比建设投资为后者的七分之一,同时具有如下优点:
1、射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器不存在动,静体的磨损、寿命损耗极低、抽吸内效率不受运行的影响,检修间隔期长。
2、射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器对工作水所含杂质的质量浓度及体积浓度要求低。
3、射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器有良好的启动性,建立真空快。
4、射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器可实现全余速利用,可利用工作水余速抽吸轴封漏汽、免去对轴封机风机的检修维护。
射水抽气器、高效低耗射水抽气器、低耗高效多通道射水抽气器用于新机组设计的中的辅机配套及现有机组的节能改造均为适宜。同时可根据需要设计出任何抽气量的抽气设备,亦可对汽抽实施改造,适用范围3MW-600MW机组。

                    某电力集团订购的多台单通射水抽气器


三、射水抽气器产品规格及配套参数表:

汽轮机型号

型号

抽气能力(Kg/h)0.004Mpa

配用水泵

电机

每机安装台数
(其中一台备用)

型号

流量

扬程(米)

N3MW以下

TDA-XH-N3

5.5

IS80-50-200A

60m3/H

40

160M1-2(11KW)

1

N6MW

TDA-XH-N12

8.5

IS100-65-200B

90

39

160L-2(18.5KW)

1

N12MW

TDA-XH-N12

8.5

IS100-65-200B

90

39

160L-2(18.5KW)

1

N25MW

TDA-XH-N25

12.5

IS125-80-200A

150

44

200L1-2(30KW)

2(或1)

N50(I)

TD-XH-18

20

200S-42

280

42

225M-2(45KW)

2

N50(二方案)

TD-XH-32

32

250S-39A

420

36

Y250M-4(55KW)

2

N100

TD-XH-40

36.5

250S-39

486

39

Y280S-4(75KW)

2

N125

TD-XH-40

36.5

250S-39

486

39

Y280S-4(75KW)

2

N200(一方案)

TD-XH-90(I)

85

350S-44A

1116

36

Y315L1-4(160KW)

2

N300

TD-XH-90(II)

90

350S-44

1260

44

JS2-400S-4(220KW)

2

N600

TD-XH-90(II)

90

350S-44

1260

44

JS2-400S-4(220KW)

3




四、技术说明

用户提供机组容量旧抽气器型号、技术参数,原射水泵、电机参数。
确定更换目的:是以提高真空为主,还是保持目前真空以降低耗功为主。
提供原抽气器进水管径、空气管径及标高,以便我方生产的射水抽气器参照执行,安装时方便省时,减少劳动强度。
改造前供方提供改造方案、效益分析报告一份、安装图一份,作为用户参考文件。


五、安装说明

抽气器本体出厂前已经过0.5MPa水压试验和干空气抽吸试验,安装后应确保连接法兰,真空表接头等处严密不漏。
抽气器进气管与凝汽器空气管连接长度应尽量短,以降低抽气阻力。
抽气器安装应垂直,各段在组合时应严格对中,支撑支架应稳固。
抽气器安装高度适中,减少压力损失,排水管插入水箱深度以300mm为宜。
闭式循环因水箱水温逐渐升高,需要定时补充冷却水该冷却水尽可能补到水泵进口处,充分发挥其冷却效果。
开式循环其出口管应尽量短,弯头不超过一只,并采用大半径弯头,其水平管段应向外倾斜,其倾斜度〉3/1000mm管道插入循环水出水管内应接有向出水方向的弯头一只,以利气水混合排出。
当每台机组仅安装一台抽气器时,空气管路不必过高,当安装两台抽气器时,为避免水箱的水径备用抽气器逆止阀返入凝汽器其空气连通管高度>13m。

                            六通道射水抽气器

     部分用户现场:双通道射水抽气器          部分用户现场:单通道射水抽气器



以上图片都为我公司版权照片,盗图必究!

现在有很多无生产能力的贸易公司,盗取我公司设备图片冒名顶替。

请新老客户一定要认准江苏知名电力厂家:力能牌电力辅机产品!以防上当受骗。
