f 真空除氧器

我厂生产多种除氧器,真空除氧器、热力除氧器低位除氧器旋膜式除氧器海绵铁除氧器、低压除氧器、高压除氧器。还对老式淋水盘式、喷雾填料式除氧器的改造。  我们以高质量的产品,低廉的价格 ,优质的服务、诚实的态度为宗旨,期待与您的合作!力能电力除氧器常年配套全国多个知名锅炉厂。

详情请咨询:0518-80977888  13511566058  QQ1693235692

技术参数请发传真:0518-80737077或发邮箱到lndljx@126.com

来电更加惊喜!



                         真空除氧器



一、真空除氧器的工作原理
我公司是一家知名的企业,我公司服务周到、热情在全国各地创建了广泛、成熟和稳定的客户群体,赢得了不少客户的信赖,在业内建立了良好的信誉!

真空除氧器的工作原理:
真空除氧器的工作原理是应用亨利定律和道尔顿定律,根据亨利定律可知 ,在封闭容器中,任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下 ,随着水温升高 ,水蒸汽的分压力增大 ,而空气和氧气的分压力越来越小。在 100℃时 ,氧气的分压力降低到零 ,水中的溶解氧也降低到零。当水面上压力小于大气压力时 ,氧气的溶解度在较低水温时也可达到零。这样,水面上空间氧气分子被排出 ,或转变成其它气体 ,从而氧的分压力为零 ,水中氧气就不断地逸出,达到除氧的效果。这种除氧方法一般在 30℃~ 60℃温度下进行。可实现水面低温状态下除氧 ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉 ,均可用真空除氧而获得满意的除氧效果。相对于热力除氧技术来说:它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更高。低位布置也需要一定的高度差 ,而且对喷射泵、加压泵等关键设备的运行管理要求也很高。

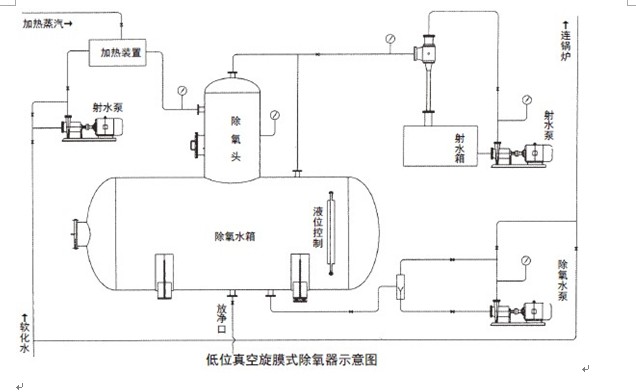

二、真空除氧器的结构
真空除氧器主要由除氧器(除氧塔与除氧水箱),罗旋水喷射真空泵机组、引水泵机组等三部分设备组成。

1、真空除氧器除氧塔

除氧塔内装有铜制作雾化喷头,每只喷头处理水量恒定,从而得到适合的喷雾效果。塔内装有填料层、传质块,亲水性能好。雾化的结果大大增加了水的脱气面积,当雾化的水滴继续流经无规则堆放的填料层时,进一步加强了脱气效果。因此,虽然水在脱气塔内停留的时间很短,然而除氧效果很好。

2、真空除氧器除氧水箱
除氧器运行时,水箱内处于负压。因此在高位安装时,水箱出口处与锅炉给水泵进口之间的净距离不得小于11米。在低位安装时(水箱出水口与锅炉给水泵在同一高度),水箱出水口要接上引水泵机组,使负压水升压后进入锅炉给水泵,水箱上装有人孔,便于维修保养时使用。

3、水喷射真空泵机组
真空除氧器泵组由水喷射真空泵、循环水箱、离心泵组成。离心泵将循环水通过喷嘴造成高速水流而产生真空。本水喷射真空除氧装置可利用软化兼作循环水,温度不会升高,因而可得到较高的真空度,提高除氧效果。方法是利用原有的软化水水箱兼作循环水箱,节约设备及占地面积。
4、引水泵机组
在除氧器低位安装时使用,通过该泵将负压的除氧水升压后进入锅炉给水泵。

三、真空除氧器选型













双级喷射真空除氧器

一、双级真空除氧器概 述
在锅炉给水处理工艺过程中,给水除氧是一个非常关键的环节。氧是给水系统和锅炉的主要腐蚀性物质,给水中的氧应当迅速得到清除,否则它会腐蚀锅炉及给水系统管道及相关部件,腐蚀产生氧化铁会进入锅内,沉积或附着在锅炉管壁和受热面上,形成传热不良的铁垢,而且腐蚀会造成管道内壁出现点坑,阻力系数增大。管道腐蚀严重时,甚至会发生管道爆炸事故。国内规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都必需除氧。多年来众多锅炉给水处理专家,针对常温水除氧一直都在探求既高效又经济的除氧方法,实践证明真空除氧法就是的一种(常温水),双级真空除氧器是效果适合产品。
二、双级真空除氧器工作原理
两级喷射式真空除氧器,我公司是根据亨利定律和道尔顿定律研发的两级真空除氧器。根据亨利定律可知,在封闭容器中,任何气体同时存在于水面上,则气体的溶解度与其自己的分压力成正比,而且气体的溶解度仅与其本身的分压力有关。在一定压力下,随着水温升高,水蒸汽的分压力增大,而空气和氧气的分压力越来越小。在 100℃时,氧气的分压力降低到零,水中的溶解氧也降低到标准化。当水面上压力小于大气压力时,被除氧水温度随之增高,水面空间氧气分子被充分析出,或转变成其它气体,当氧的分压力为零时,水中氧气就得到充分逸出,达到适合除氧的效果。真空除氧方法水温一般在 30℃~ 60℃温度下进行。可实现水面低温状态除氧 (在30℃~ 60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉,均可增加辅助真空糸统除氧器,可以获得满意的除氧效果。针对热力除氧技术来说:它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更简便合理。低位布置也需要一定的高度差,但对喷射泵、加压泵等关键设备的运行管理要求常规。
三、双级真空除氧器两级真空除氧器设计条件
两级真空除氧器是我公司根据油田热采专门设计的,因为油田热采,锅炉给水低于30℃运行状况多,冬季都在0℃左右,给真空除氧器常规除氧带来一定难度。所以我公司做出相关技术试验,得出在同一真空条件下实现两级补水除氧,溶解氧可降低国内标准30ug/L以下标准,当一次进水(0℃左右)进入一级除氧真空缸内,真空在-0.085 Mpa时,除氧水可以提高到40℃,粗除氧的锅炉给水经增压泵再次送入二级真空缸内,通过雾化器进行二次分配,形成汽雾状,氧气充分析出,氧气被真空泵组吸出。给水含氧量可控制在30ug/L以下。解决了给水温度低、除氧难的问题。三、双级真空除氧器型号参数

S- ZCY—50T/H
| | |-----处理水量50T/H
| |----------真空除氧器
|----------双级

双级真空除氧器型号参数
型 号 参 数 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
额定出力T/H 4 6 10 20 35 50 100
工作真空度MPa -0.095 -0.095 -0.095 -0.095 -0.087 -0.087 -0.087
饱和水温度℃ 62.5 62.5~57.5 62.5~57.5 42.5~37.5 42.5~37.5 42.5~37.5 42.5~37.5
进水压力MPa >0.2 >0.2 >0.2 >0.2 >0.2 >0.2 >0.2
出水含氧量ug/l 50~100 50~100 50~100 50~100 50~100 50~100 50~100
水箱直径mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
除氧头直径mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
设备重量kg ~1150 ~1510 ~2100 ~2800 ~3600 ~4700 ~5600

四、双级真空除氧器设备组成
两级喷射式真空除氧器( 简称无头除氧器)、由一级高压喷射器装置、二级喷射器装置, 增压泵组, 真空泵组,减温水箱,水位计,高精度滤水器,多位闸阀,控制箱等组成。
两级喷射真空除氧器内装设有一级喷射器装置,使用时先启动真空泵组,关闭所有阀门,真空缸的真空度达到-0.085Mpa时,打开进水阀门(1),软化水通过高精度滤水(2),滤去2mm以上的杂质,打开闸阀(4)或闸阀(5),其中有一个是备用旁路阀。给水再进入一级喷射器增压,形成高效率雾化裙,在高真空下运行,把水温度提高约30℃,除去给水中百分之八十的氧。粗除氧水落入一级真空缸(14)后,再由一级增压水泵(11)打入二级喷射器(15)内。给水温度再次提高15℃,经二级喷射器 增压喷出,形成雾化裙,粗除氧的给水在同等真空条件下,又将温度提高一层,经双级除氧后给水含氧量在30ug/L以下。给水落在二级真空缸下部,当水位计克度达到600mm时,启动锅炉给水泵(12)将二次除氧的水抽出送给锅炉。

两级喷射真空除氧器设计合理,运行稳定,使用场合广,适用性能强,结构紧凑,占地面积小,耗功极低,工作噪声低,没有振动,安装布置简单,我们还可以根据厂家现场的实除情况设计,如果真空除氧器是单元化运行,还可以设计成全自动控制,主要靠PLC自动化控制运行流程。
